Zaterdag 12 september - wifi module van 5 euro - Olimex Mod-wifi-esp8266-Dev

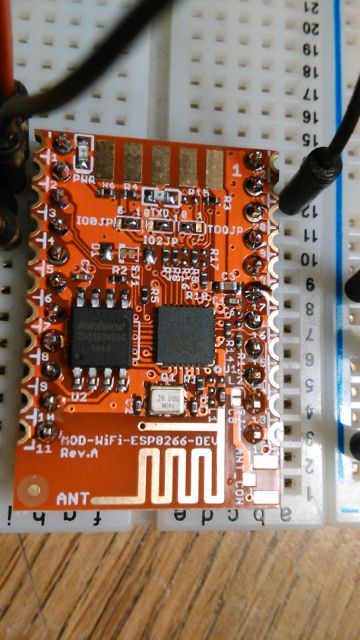

Laatst heb ik enkele varianten op de esp8266 aangeschaft: De Olimex Mod-wifi-esp8266-Dev. Rond de 5 euro per stuk! Dit is een kleine wifi-module waarmee je projecten kunt maken die draadloos aan het internet verbonden zijn. Het IOT, internet of things. De module heeft een microprocessor aan boord die je net als de Arduino kunt programmeren. Maar hoe programmeer je dit ding? De instructies zijn onduidelijk.
Na wat snuffelen op internet en uitproberen: toch simpel... geweldig die open source gemeenschap en het delen van al deze kennis.














Programma's uploaden:

Gebruik de Arduino IDE; de laatste versie heeft de mogelijkheid om het Olimex-board te selecteren.

Neem een FTDI (usb naar serial) adapterboardje. Ja, zoiets moet je een keer aanschaffen omdat dat zo vaak van pas komt. Neem er een die je kan omzetten van 3.3 naar 5 volt dan is het altijd inzetbaar.
Deze FTDI converter zorgt voor de 3.3 volt voeding en we gebruiken verder de TX en de RX lijn (transmit en receive).

Verbind:
FTDI              Esp8266
3.3v       ->     3.3v
ground  ->     ground
TX         ->     RX  - GPIO3 (pin 4)
RX         ->    TX   - GPIO1 (pin 3)
ground  ->     GPIO0    (alleen tijdens het uploaden)

Laadt nu het programma op dezelde manier als dat je dat bij een Arduino-sketch zou doen. Voordat je de file laadt even de olimex resetten. (Usb eruit en weer er in.) Na het uploaden kan de GPIO0 verbinding naar de ground eraf.

Succes.
